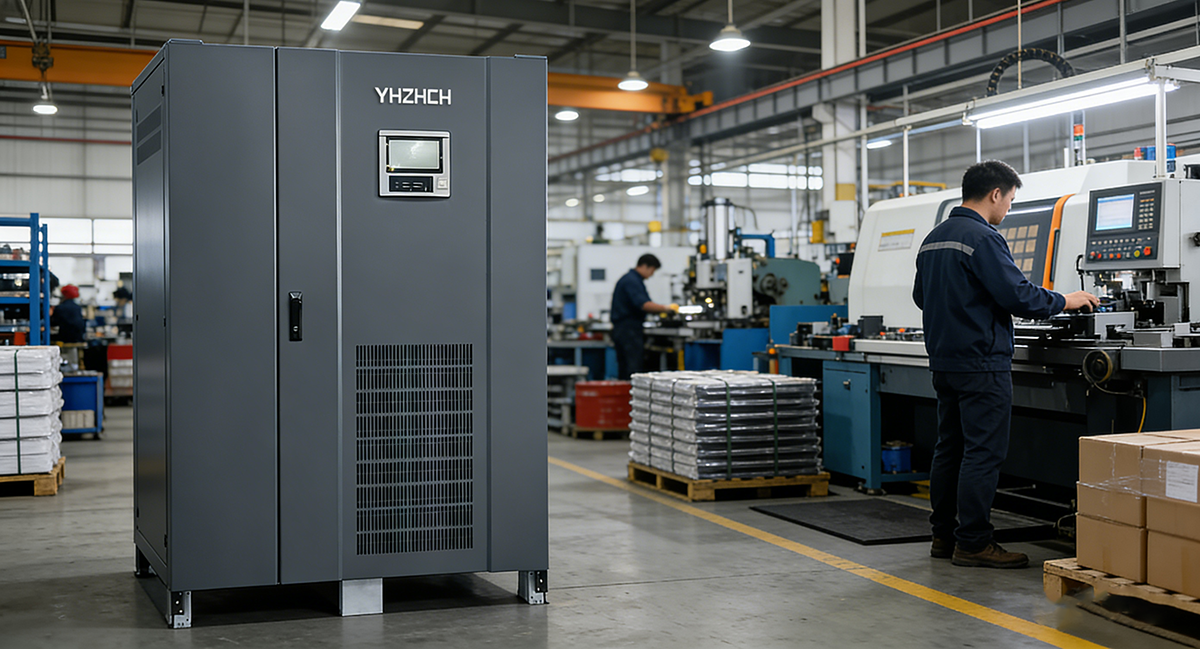

工频在线式 UPS 通过双变换架构、工频隔离、谐波抑制、宽域稳压、零切换五大核心机制，在工业复杂电网中实现电力深度净化，为负载提供近乎理想的纯净正弦波电源。
一、双变换在线架构：从源头隔离污染
这是电力纯净的核心保障，负载 时间由逆变器供电，与市电完全解耦。
市电模式：市电→整流器（AC→DC）→直流母线→逆变器（DC→AC）→负载。市电所有干扰（谐波、浪涌、噪声）在整流环节被彻底阻断，逆变器输出全新的、无干扰的纯净正弦波。
电池模式：市电中断 / 异常时，电池直接供电直流母线，逆变器持续输出，0ms 无缝切换，负载无感知，供电连续性与纯净度不受影响。
核心价值：彻底隔离电网侧所有干扰，输出电压 / 频率精度极高（稳压 ±1%~3%，稳频 ±0.1%），波形畸变率（THD）<2%。
二、工频隔离变压器：电气隔离 + 深度抗扰
内置工频隔离变压器是工频机区别于高频机的关键，提供三重净化能力：
电气全隔离：切断市电与负载的电气连接，阻断地电位环流、共模干扰、雷击浪涌传导路径。
零地电压控制：有效抑制零地电压（可降至 < 1V），解决工业现场零地漂移导致的设备误动作、数据错误。
谐波与尖峰抑制：滤除高频杂讯、电压尖峰、脉冲干扰，提升输出波形纯度，增强抗负载冲击能力。
三、谐波治理：降低电网污染，提升输入质量
工业电网谐波（3、5、7 次为主）是主要污染源，工频 UPS 通过多级技术抑制：
12 脉冲整流：移相变压器 + 双 6 脉冲整流桥，输入电流 THD
有源滤波（APF）：中大功率机型内置 APF，动态补偿 3~50 次谐波，功率因数提升至 0.95 以上，减少电网污染与电费罚款。
输入 EMI/RFI 滤波：前端多级 EMI 滤波器，滤除高频传导与辐射干扰，符合工业电磁兼容标准。
四、宽域稳压与动态调节：适配工业电网波动
工业电网电压波动剧烈（±20%~±30%），工频 UPS 通过宽输入与稳压保障输出纯净：
超宽输入范围：三相机型支持 280V~475V（±25%），单相支持 165V~275V，无需额外稳压器即可适应恶劣电网。
快速动态响应：全数字 DSP 控制，电压调节响应 < 20ms，应对电机启动、负载突变等瞬时冲击，输出电压无明显波动。
频率同步与锁相：自动跟踪市电频率（45~65Hz），异常时切换为内部晶振基准，输出频率稳定。
五、旁路与保护机制：纯净度与可靠性兼顾
静态旁路 + 隔离：UPS 故障 / 过载时，静态开关 < 4ms 切旁路，旁路经隔离变压器输出，仍保留抗干扰能力。
多级保护：内置浪涌吸收（TVSS）、过压 / 欠压、过流、短路、过热保护，阻断异常能量冲击，保护负载与 UPS 自身。
电池智能管理：浮充 / 均充自动切换，温度补偿，确保电池在任何时刻都能提供稳定直流能量，保障逆变输出纯净。
总结
工频在线式 UPS 以双变换为核心、工频隔离为屏障、谐波治理为手段、宽域稳压为基础、零切换为保障，在工业复杂电网中实现 “输入脏、输出净” 的彻底净化，是精密设备、自动化产线、PLC 控制系统的理想电力保障。
